中心线提取方法综述

中心线提取作为图像分割的关键环节，其效果直接决定了后续图像分析的精度。传统的中心线提取方法主要包含以下几种典型策略：

1. 基于拓扑细化的方法

该方法通过形态学腐蚀操作逐步消除物体边界，直至保留物体骨架。这种迭代性质的特点使其在实际应用中存在较大挑战，主要体现在处理时间长以及对图像质量的敏感性。

2. 基于距离变换的方法

该方法通过计算物体边界点到各点的最大欧氏距离，确定出一系列内切球的球心。这些球心构成了物体的中心线。该方法的代表性算法包括基于边界的距离变换和基于源点的距离变换。

3. 基于路径规划的方法

主要应用于虚拟内窥和机器人路径规划等领域。该方法通过构建物体内部的路径网络，为后续应用提供了有效的骨架信息。

4. 基于追踪的方法

该方法通过分析物体局部方向和图像特征，逐步确定中心线位置。虽然该方法能够较好地捕捉局部趋势，但其对全局信息的忽视可能导致提取结果不完整。

5. 综合方法与优化

结合多种方法的优势，现代研究往往采用多尺度融合策略。例如，先用形态学腐蚀提取粗略骨架，再通过距离变换优化细节，最后基于路径规划补充缺失部分。这种多层次处理方式显著提高了提取精度。

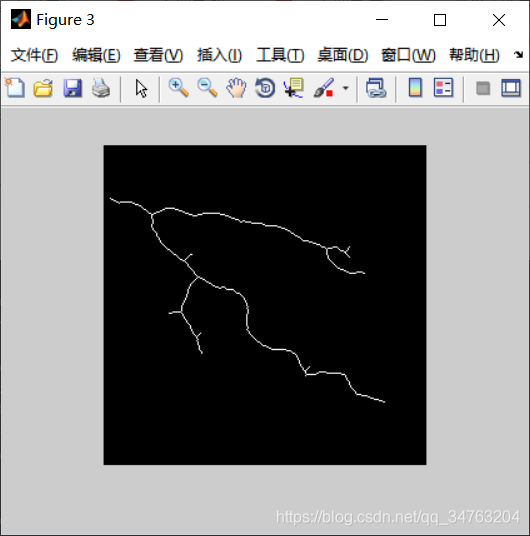

实现案例

以下是基于MATLAB的实现示例：

clc;
I = rgb2gray(imread('22.bmp'));
Id = double(I);
h = fspecial('gaussian',[3,3], 2);
Ig = imfilter(Id, h);
Ivessel = FrangiFilter2D(Ig);
imshow(Ivessel);
se = strel('disk', 2);
bw2 = imerode(Ivessel, se);
bw3 = bwmorph(bw2,'thin',inf);
bw4 = ThreeLinkFilter(bw3);
bw5 = bwareaopen(bw4, 256);
Iout = imadd(Id, double(bw5)*255);
imshow(Iout, [0, 255]);
